Descripción del producto

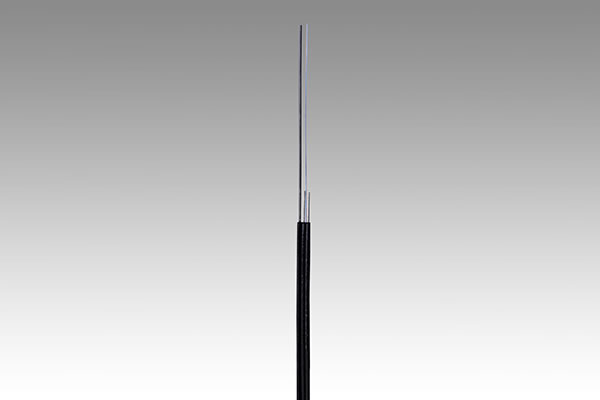

La fibra óptica insensible a la curvatura tipo B de Potevio Fasten cumple o supera las recomendaciones de especificación ITU-T G.657 de la fibra óptica tipo B. La fibra toma el proceso de fabricación de la fibra de bajo pico de agua con baja atenuación en toda la longitud de onda (1260nm-1625nm). En comparación con la fibra monomodo tradicional, esta fibra óptica tiene una mejor resistencia a la curvatura. Bajo las ventanas de 1550nm, la atenuación añadida de las fibras con un radio de curvatura de 7.5mm es menor a 0.5dB, lo que puede cumplir con las demandas especiales en cuanto a la capacidad e curvatura de los cables con menor radio de curvatura y componentes ópticos de tamaño pequeño.
| Ítem | Unidad | ||
| Rendimiento de la transmisión | |||
| Atenuación en 1310nm | dB/km | ≤0.35 | |
| Atenuación en 1550nm | dB/km | ≤0.21 | |
| Atenuación en 1625nm | dB/km | ≤0.23 | |
| Atenuación en 1383±3nm | dB/km | ≤0.35 | |
| Discontinuidad de atenuación | dB | ≤0.05 | |
| Características de la longitud de onda-atenuación | dB/km | ≤0.03 | |
| Dispersión de longitud de onda nula | nm | 1300~1324 | |
| Bajada de dispersión nula | ps/(nm2.km) | ≤0.090 | |
| Dispersión en 1288-1339nm | ps/(nm.km) | ≤3.5 | |
| Dispersión en 1271-1360nm | ps/(nm.km) | ≤5.3 | |
| Dispersión en 1550nm | ps/(nm.km) | ≤18 | |
| PMD | ps/ km | ≤0.1 | |
| Punto de corte de la longitud de onda(λcc) | nm | ≤1260 | |
| Pérdida de curvatura macro | |||
| R15mm/10 giros/1550nm | dB | ≤0.03 | |
| R10mm/1 giro/1550nm | dB | ≤0.1 | |
| R7.5mm/1 giro/1550nm | dB | ≤0.5 | |
| R15mm/10 giros/1625nm | dB | ≤0.1 | |
| R10mm/1 giro/1625nm | dB | ≤0.2 | |
| R7.5mm/1 giro/1625nm | dB | ≤1 | |
| Rendimiento geométrico | |||
| Diámetro de campo modal en 1310nm | μm | (8.6~9.2)±0.4 | |
| Diámetro del revestimiento | μm | 125±0.7 | |
| Error de concentricidadrevestimiento/núcleo | μm | ≤0.5 | |
| No circularidad del núcleo | % | ≤1 | |
| Diámetro del revestimiento (sin color) | μm | 243±7 | |
| Error de concentricidadrecubrimiento/revestimiento | μm | ≤8 | |
| Rendimiento mecánico | |||
| Nivel de prueba de ensayo | % | ≥1.0 | |
| Resistencia de la fibra | 10m, Nivel de probabilidad más bajo de Weibull:2.76GPa(15%) | ||
| Parámetro de corrosión dinámica nd | ≥20 | ||
| Radio de curvatura | m | ≥4 | |
| Fuerza de banda | Valor promedio | N | 1~5 |
| Valor máximo | 1.3~8.9 | ||
| Rendimiento ambiental | |||
| Rendimiento de la temperatura(－60~＋85℃) | La atenuación adicional de ≤0.05dB/km está permitida en 1310nm y 1550nm. |
||
| Rendimiento de inmersión(23±2℃， 30days) | |||
| Rendimiento térmico y humedad (85±2℃，grado de humedad superior al 85%，30 días) |
|||
| Rendimiento del envejecimiento térmico(85±2℃， 30 días) | |||
