Cordón de acero para hormigón pretensado, alambres para hormigón pretensado

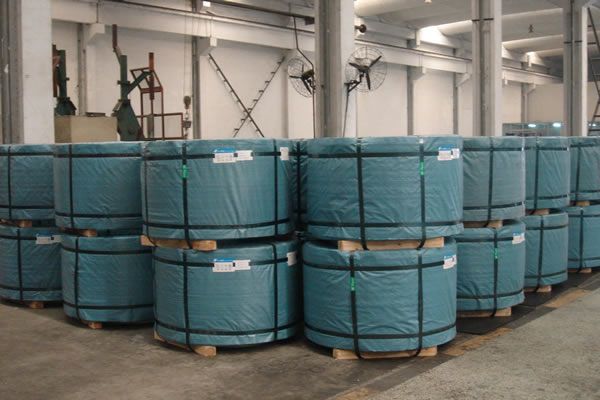

Cordón de acero para hormigón pretensado

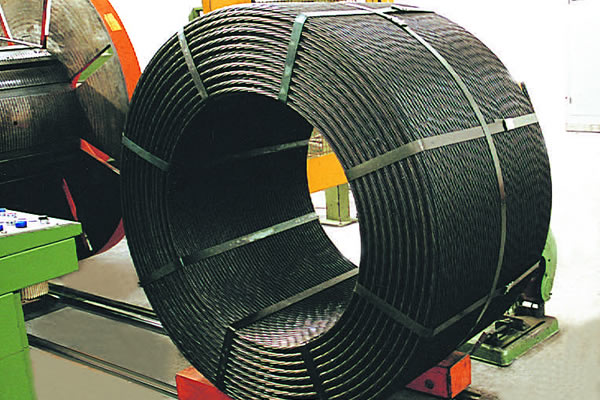

Cordón de acero para hormigón pretensado
Comentarios

Aplicación
Estos cordones de acero para hormigón pretensado se aplican generalmente en grandes proyectos de construcción de concreto tales como autopistas, puentes, aeropuertos, plantas de energía nuclear, presas, y más.

Características
El cordón de acero para hormigón pretensado tiene una gran ductilidad y poco efecto de relajación para un excelente rendimiento.

Especificaciones
Cordón de acero para hormigón pretensado en cumplimiento con las normas ASTM A416/A416M-2006
Grado Diámetro nominal (mm) Diámetro de tolerancia (mm) Diferencia mín. entre el diámetro del alambre central y el diámetro de cualquier alambre externo (mm) Área de acero nominal
in2(mm2) 		Peso nominal
Lbs. /1000ft (g/m）
250 1/2(12.70) +0.016(+0.40)
-0.016(-0.40) 		0.003(0.0762) 0.144(92.9) 490(730)
6/10(15.24) +0.016(+0.40)
-0.016(-0.40) 		0.004(0.1016) 0.216(0.1016) 737(1094)
270 3/8(9.53) +0.026(+0.65)
-0.006(-0.15) 		0.002(0.0508) 0.085(54.8) 290(432)
1/2(12.70) +0.026(+0.65)
-0.006(-0.15) 		0.003(0.0762) 0.153(98.7) 520(775)
6/10(15.24) +0.026(+0.65)
-0.006(-0.15) 		0.004(0.1016) 0.217(140.00) 740(1102)
Grado Diámetro nominal (mm) Diámetro de tolerancia (mm) Diferencia mín. entre el diámetro del alambre central y el diámetro de cualquier alambre externo (mm) Área de acero nominal
in2(mm2) 		Peso nominal
Lbs. /1000ft (g/m）
250 1/2(12.70) +0.016(+0.40)
-0.016(-0.40) 		0.003(0.0762) 0.144(92.9) 490(730)
6/10(15.24) +0.016(+0.40)
-0.016(-0.40) 		0.004(0.1016) 0.216(0.1016) 737(1094)
270 3/8(9.53) +0.026(+0.65)
-0.006(-0.15) 		0.002(0.0508) 0.085(54.8) 290(432)
1/2(12.70) +0.026(+0.65)
-0.006(-0.15) 		0.003(0.0762) 0.153(98.7) 520(775)
6/10(15.24) +0.026(+0.65)
-0.006(-0.15) 		0.004(0.1016) 0.217(140.00) 740(1102)
Carga inicial Relajación máxima luego de 1000hrs, %
Punto bajo de relajación
70% Resistencia a la rotura mínima especificada 2.5
80% Resistencia a la rotura mínima especificada 3.5

Cordón de acero para hormigón pretensado BS 5896:1980

Grado de resistencia Diámetro nominal (mm) Diámetro de tolerancia (mm) Incremento mínimo entre el cable central
Diámetro y diámetro de cualquier cable exterior % 		Área transversal nominal
(mm2) 		Peso nominal
(kg/m)
1670 15.2 +0.40
-0.20 		2 139 1090
1770 15.7 +0.40
-0.20 		2 150 1180
1860 12.9 +0.40
-0.20 		2 100 785
9.6 +0.30
-0.15 		2 55 432
Grado de resistencia Diámetro nominal (mm) Resistencia a la rotura mínima Carga de prueba mínima 0.1% Elongación total mínima en carga máxima
Distancia de mordaza a mordaza (mm) Elongación, %
1670 15.2 232 197 500 3.5
1770 15.7 265 225
1860 12.9 186 158
9.6 102 87
Carga inicial Relajación máxima luego de 1000hrs, %
Punto bajo de relajación
60% Resistencia a la rotura mínima especificada 1.0
70% Resistencia a la rotura mínima especificada 2.5
80% Resistencia a la rotura mínima especificada 4.5
GB/T 5224-2003 eqv. ISO6934-91(4) PC STAND
Grado Diámetro nominal (mm) Diámetro de tolerancia (mm) Diámetro del alambre central Área de acero nominal (mm2) Peso nominal (kg/m）
1720 15.20 +0.40
-0.20 		2.5 140 1101
17.80 +0.40
-0.20 		2.5 191 1500
1860 9.50 +0.30
-0.15 		2.5 54.8 430
12.70 +0.40
-0.20 		2.5 98.7 775
15.20 +0.40
-0.20 		2.5 140 1101
17.80 +0.40
-0.20 		2.5 191 1500
Grado Diámetro nominal (mm) Carga máx.，KN Carga de deformación. KN Elongación %
1720 15.20 241 217 3.5
17.80 327 294
1860 9.50 102 91.8
12.70 184 166
15.20 260 234
17.80 353 318
