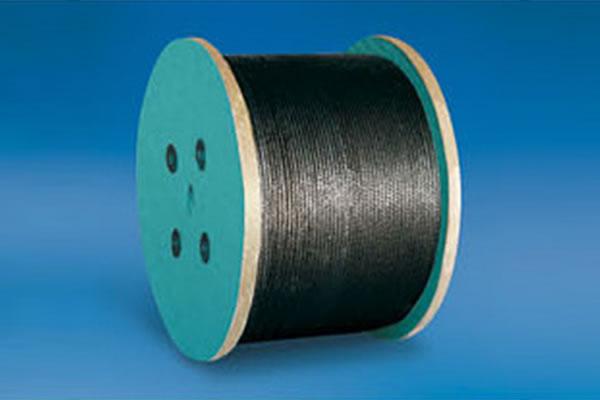

Cable de torsión Lang

Cable de torsión Lang
Cable de torsión Lang
Comentarios

Aplicación

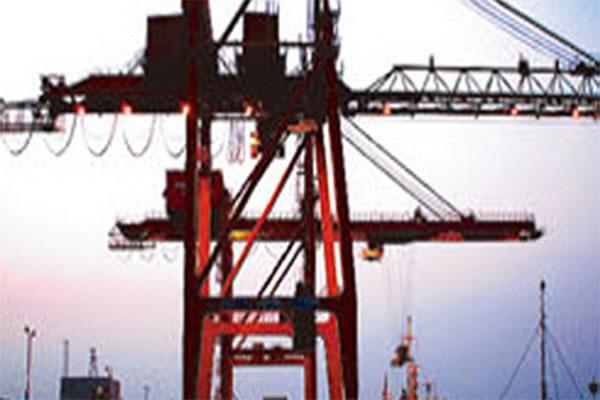

Los cables de torsión Lang de Fasten se utilizan en general en puertos, plantas de acero, pozos de petróleo, minería y otros propósitos de ingeniería general.

Características
1. Buena resistencia al desgaste y excelente resistencia a la fatiga.
2. Fabricado según las normas GB, JIS, RR-W, API, así como también según los requerimientos de personalización.

Estructura del producto

  • 6×19S-FC
  • 6×19S-IWRC
  • 6×19W-FC
  • 6×19W-IWRC
Especificaciones
Diámetro nominal
(mm) 		Peso aproximado Resistencia a la tensión nominal (Mpa)
1570 1670 1770 1870 1960 2160
Carga de rotura mínima KN
D FC IWR/ IWS FC IWR/ IWS FC IWR/ IWS FC IWR/ IWS FC IWR/ IWS FC IWR/ IWS FC IWR/ IWS
mm kg/100m KN
8 25.9 23 35.8 33.2 38 35.3 40.3 37.4 42.6 39.5 44.7 41.4 49.2 45.6
9 32.8 29.2 45.3 42 48.2 44.6 51 47.3 53.9 50 56.5 52.4 62.3 57.7
10 40.5 36 55.9 51.8 59.5 55.1 63 58.4 66.6 61.7 69.8 64.7 76.9 71.3
12 58.3 51.8 80.5 74.6 85.6 79.4 90.7 84.1 95.9 88.9 100.5 93.1 110.7 102.6
13 68.4 60.8 94.5 87.6 100.5 93.1 106.5 98.7 112.5 104.3 117.9 109.3 130 120.5
14 79.4 70.6 109.5 101.5 116.5 108 123.5 114.5 130.5 121 136.8 126.8 150.7 139.7
16 103.7 92.2 143 133 152 141 161 150 170 158 179 166 197 182
18 131 117 181 168 193 179 204 189 216 200 226 210 249 231
20 162 144 224 207 238 220 252 234 266 247 279 259 308 285
22 196 174 271 251 288 267 305 283 322 299 338 313 372 345
24 233 207 322 298 342 317 363 336 383 355 402 373 443 411
26 274 243 378 350 402 373 426 395 450 417 472 437 520 482
28 318 282 438 406 466 432 494 458 522 484 547 507 603 559
30 365 324 503 466 535 496 567 526 599 555 628 582 692 642
32 415 369 572 531 609 564 645 598 682 632 715 662 787 730
34 468 416 646 599 687 637 728 675 770 713
36 525 467 724 671 770 714 817 757 863 800
38 585 520 807 748 858 796 910 843 961 891
40 648 576 894 829 951 882 1008 935 1065 987

Estructura del producto

  • 6×49WS-IWRC
  • 6×41WS-FC
  • 6×49SWS-IWRC
  • 6×49WS-FC
  • 6×55SWS-IWRC
  • 6×55SWS-FC
Diámetro nominal
(mm) 		Peso aproximado Resistencia a la tensión nominal (Mpa)
1570 1670 1770 1870 1960 2160
Carga de rotura mín.
D FC IWR/ IWS FC IWR/ IWS FC IWR/ IWS FC IWR/ IWS FC IWR/ IWS FC IWR/ IWS FC IWR/ IWS
mm kg/100m KN
10 41.8 37.1 55.9 51.8 59.5 55.1 63 58.4 66.6 61.7 69.8 64.7 76.9 71.3
12 60.2 53.4 80.5 74.6 85.6 79.4 90.7 84.1 95.9 88.9 100.5 93.1 110.7 102.6
13 70.6 62.7 94.5 87.6 100.5 93.1 106.5 98.7 112.5 104.3 117.9 109.3 130 120.5
14 81.9 72.7 109.5 101.5 116.5 108 123.5 114.5 130.5 121 136.8 126.8 150.7 139.7
16 107 95 143 133 152 141 161 150 170 158 179 166 197 182
18 135 120 181 168 193 179 204 189 216 200 226 210 249 231
20 167 148 224 207 238 220 252 234 266 247 279 259 308 285
22 202 180 271 251 288 267 305 283 322 299 338 313 372 245
24 241 214 322 298 342 317 363 336 383 355 402 373 443 411
26 283 251 378 350 402 373 426 395 450 417 472 437 520 482
28 328 291 438 406 466 432 494 458 522 484 547 507 603 559
30 376 334 503 466 535 496 567 526 599 555 628 582 692 642
32 428 380 572 531 609 564 645 598 682 632 715 662 787 730
34 483 429 646 599 687 637 728 675 770 713 807 748 889 824
36 542 481 724 671 770 714 817 757 863 800 904 838 997 924
38 604 536 807 748 858 796 910 843 961 891 1008 934 1110 1029
40 669 594 894 829 951 882 1008 935 1065 987 1116 1035 1230 1140
42 737 654 986 914 1049 972 1112 1030 1174 1089
44 809 718 1082 1003 1151 1067 1220 1131 1289 1195
46 884 785 1183 1096 1258 1166 1333 1236 1409 1306
48 963 855 1288 1194 1370 1270 1452 1346 1534 1422
50 1045 928 1397 1295 1486 1378 1575 1460 1664 1543
52 1130 1003 1511 1401 1608 1490 1704 1579 1800 1669
54 1219 1082 1630 1511 1734 1607 1837 1703 1941 1799
56 1311 1163 1753 1625 1864 1728 1976 1832 2088 1935
58 1406 1248 1880 1743 2000 1854 2120 1965 2239 2076
60 1505 1336 2012 1865 2140 1984 2268 2103 2397 2222
62 1607 1426 2148 1992 2285 2118 2422 2245 2559 2372
64 1710 1520 2289 2122 2435 2257 2581 2392 2727 2528
66 1820 1616 2435 2257 2590 2401 2745 2544 2900 2688
68 1933 1716 2584 2396 2749 2548 2914 2701 3078 2853
70 2048 1818 2739 2539 2913 2700 3088 2862 3262 3024

Estructura del producto

  • 8×25Fi-IWRC
  • 8×25Fi-FC
  • 8×26WS-IWRC
  • 8×26WS-IWRC
  • 8×29Fi-IWRCC
  • 8×29Fi-FC
  • 8×31WS-IWRC
  • 8×31WS-FC
Diámetro nominal
(mm) 		Peso aproximado Resistencia a la tensión nominal (Mpa)
1570 1670 1770 1870 1960 2160
Carga de rotura mín.
D FC IWR/ IWS FC IWR/ IWS FC IWR/ IWS FC IWR/ IWS FC IWR/ IWS FC IWR/ IWS FC IWR/ IWS
mm kg/100m KN
10 43.5 34.4 54.3 46 57.8 48.9 61.2 51.9 64.7 54.8 67.8 57.4 74.7 63.3
11 52.6 41.6 65.7 55.7 69.9 59.2 74.1 62.8 78.3 66.3 82.1 69.4 90.4 76.6
12 62.6 49.5 78.2 66.2 83.2 70.5 88.2 74.7 93.2 78.9 97.7 82.7 107.6 91.1
13 73.5 58.1 91.8 77.7 97.7 82.7 103.5 87.6 109.3 92.6 114.6 97.1 126.3 107
14 85.3 67.4 106.5 90.2 113.3 95.9 120 101.6 126.8 107.4 132.9 112.6 146.5 124
16 111 88 139 118 148 125 157 133 166 140 174 147 191 162
18 141 111 176 149 187 159 198 168 210 178 220 186 242 205
20 174 138 217 184 231 196 245 207 259 219 271 230 299 253
22 211 166 263 223 280 237 296 251 313 265 328 278 362 306
24 251 198 313 265 333 282 353 299 373 316 391 331 430 365
26 294 233 367 311 391 331 414 351 437 370 458 388 505 428
28 341 270 426 361 453 384 480 407 507 430 532 450 586 496
30 392 310 489 414 520 440 551 467 582 493 610 517 673 570
32 445 352 556 471 592 501 627 531 663 561 694 588 765 648
34 503 398 628 532 668 566 708 600 748 633 784 664 864 732
36 654 446 704 596 749 634 794 672 839 710 879 744 969 820
38 628 497 784 664 834 707 884 749 934 791 979 829 1079 914
40 696 550 869 736 925 783 980 830 1035 877 1085 919 1196 1013
42 767 607 958 811 1019 863 1080 915 1141 967 1196 1013 1318 1116
44 842 666 1052 891 1119 947 1186 1004 1253 1061
46 920 728 1149 973 1223 1035 1296 1097 1369 1159
48 1002 793 1252 1060 1331 1127 1411 1195 1491 1262
50 1088 860 1358 1150 1445 1223 1531 1297 1618 1370
52 1176 930 1469 1244 1562 1323 1656 1402 1750 1482
54 1268 1003 1584 1341 1685 1427 1786 1512 1887 1598
56 1364 1079 1704 1443 1812 1534 1921 1626 2029
58 1463 1157 1827 1547 1944 1646 2060 1745 2177
60 1566 1238 1956 1656 2080 1762 2205 1867 2329
62 1672 1322 2088 1768 2221 1881 2354 1994 2487
64 1782 1409 2225 1884 2367 2004 2508 2124 2650
66 1895 1498 2366 2004 2517 2131 2668 2259 2818
68 2011 1591 2512 2127 2672 2263 2832 2398 2992
70 2132 1686 2662 2254 2831 2398 3001 2541 3170

Estructura del producto

  • 8×25Fi-IWRC
  • 8×25Fi-FC
  • 8×26WS-IWRC
  • 8×26WS-FC
  • 8×29Fi-IWRC
  • 8×29Fi-FC
  • 8×31WS-IWRC
  • 8×31WS-FC
Diámetro nominal
(mm) 		Peso aproximado Resistencia a la tensión nominal (Mpa)
1570 1670 1770 1870 1960 2160
Carga de rotura mín.
D FC IWR/ IWS FC IWR/ IWS FC IWR/ IWS FC IWR/ IWS FC IWR/ IWS FC IWR/ IWS FC IWR/ IWS
mm kg/100m KN
10 43.5 34.4 54.3 46 57.8 48.9 61.2 51.9 64.7 54.8 67.8 57.4 74.7 63.3
11 52.6 41.6 65.7 55.7 69.9 59.2 74.1 62.8 78.3 66.3 82.1 69.4 90.4 76.6
12 62.6 49.5 78.2 66.2 83.2 70.5 88.2 74.7 93.2 78.9 97.7 82.7 107.6 91.1
13 73.5 58.1 91.8 77.7 97.7 82.7 103.5 87.6 109.3 92.6 114.6 97.1 126.3 107
14 85.3 67.4 106.5 90.2 113.3 95.9 120 101.6 126.8 107.4 132.9 112.6 146.5 124
16 111 88 139 118 148 125 157 133 166 140 174 147 191 162
18 141 111 176 149 187 159 198 168 210 178 220 186 242 205
20 174 138 217 184 231 196 245 207 259 219 271 230 299 253
22 211 166 263 223 280 237 296 251 313 265 328 278 362 306
24 251 198 313 265 333 282 353 299 373 316 391 331 430 365
26 294 233 367 311 391 331 414 351 437 370 458 388 505 428
28 341 270 426 361 453 384 480 407 507 430 532 450 586 496
30 392 310 489 414 520 440 551 467 582 493 610 517 673 570
32 445 352 556 471 592 501 627 531 663 561 694 588 765 648
34 503 398 628 532 668 566 708 600 748 633 784 664 864 732
36 654 446 704 596 749 634 794 672 839 710 879 744 969 820
38 628 497 784 664 834 707 884 749 934 791 979 829 1079 914
40 696 550 869 736 925 783 980 830 1035 877 1085 919 1196 1013
42 767 607 958 811 1019 863 1080 915 1141 967 1196 1013 1318 1116
44 842 666 1052 891 1119 947 1186 1004 1253 1061
46 920 728 1149 973 1223 1035 1296 1097 1369 1159
48 1002 793 1252 1060 1331 1127 1411 1195 1491 1262
50 1088 860 1358 1150 1445 1223 1531 1297 1618 1370
52 1176 930 1469 1244 1562 1323 1656 1402 1750 1482
54 1268 1003 1584 1341 1685 1427 1786 1512 1887 1598
56 1364 1079 1704 1443 1812 1534 1921 1626 2029
58 1463 1157 1827 1547 1944 1646 2060 1745 2177
60 1566 1238 1956 1656 2080 1762 2205 1867 2329
62 1672 1322 2088 1768 2221 1881 2354 1994 2487
64 1782 1409 2225 1884 2367 2004 2508 2124 2650
66 1895 1498 2366 2004 2517 2131 2668 2259 2818
68 2011 1591 2512 2127 2672 2263 2832 2398 2992
70 2132 1686 2662 2254 2831 2398 3001 2541 3170

Estructura del producto

  • 8×19S-FC
  • 8×19S-IWRC
  • 8×19W-FC
  • 8×19W-IWRC
Diámetro nominal
(mm) 		Peso aproximado Resistencia a la tensión nominal (Mpa)
1570 1670 1770 1870 1960 2160
Carga de rotura mín.
D FC IWR/ IWS FC IWR/ IWS FC IWR/ IWS FC IWR/ IWS FC IWR/ IWS FC IWR/ IWS FC IWR/ IWS
mm kg/100m KN
8 27 21.4 34.8 29.4 37 31.3 39.2 33.2 41.4 35.1 43.4 36.8 47.8 40.5
10 42.2 33.4 54.3 46 57.8 48.9 61.2 51.9 64.7 54.8 67.8 57.4 74.7 63.3
11 51.1 40.4 65.7 55.7 69.9 59.2 74.1 62.8 78.3 66.3 82.1 69.4 90.4 76.6
12 60.8 48.1 78.2 66.2 83.2 70.5 88.2 74.7 93.2 78.9 97.7 82.7 107.6 91.1
13 71.3 56.4 91.8 77.7 97.7 82.7 103.5 87.6 109.3 92.6 114.6 97.1 126.3 107
14 82.7 65.5 106.5 90.2 113.3 95.9 120 101.6 126.8 107.4 132.9 112.6 146.5 124
16 108 86 139 118 148 125 157 133 166 140 174 147 191 162
18 137 108 176 149 187 159 198 168 210 178 220 186 242 205
20 169 134 217 184 231 196 245 207 259 219 271 230 299 253
22 204 162 263 223 280 237 296 251 313 265 328 278 362 306
24 243 192 313 265 333 282 353 299 373 316 391 331 430 365
26 285 226 367 311 391 331 141 351 437 370 458 388 505 428
28 331 262 426 361 453 384 480 407 507 430 532 450 586 496
30 380 301 489 414 520 440 551 467 582 493 610 517 673 570
32 432 342 556 471 592 501 627 531 663 561 694 588 765 648
34 488 386 628 532 668 566 708 600 748 633 784 664 864 732
36 547 433 704 596 749 634 794 672 839 710
38 609 482 784 664 834 707 884 749 934 791
40 675 534 869 736 925 783 980 830 1035 877
42 744 589 958 811 1019 863 1080 915 1141 967
44 817 647 1052 891 1119 947 1186 1004 1253 1061
46 893 707 1149 973 1223 1035 1296 1097 1369 1159
48 972 770 1252 1060 1331 1127 1411 1195 1491 1262
50 1055 835 1358 1150 1445 1223 1531 1297 1618 1370
